Technologie svařování titanové slitiny: překonání překážek procesu a dosažení inteligentního a přesného ovládání

Slitiny titanu se svou mimořádnou pevností, odolností proti korozi a biokompatibilitou se staly nenahraditelnými strategickými materiály v oblasti letectví a lékařství. Při tradiční aditivní výrobě je však tento materiál náchylný k vytvoření směrové sloupcové krystalové struktury-jako sušenka řezaná úhledně zarovnanými rovnoběžnými liniemi. Tato mikrostruktura způsobuje, že se materiál při zatížení láme přednostně podél hranic zrn, což výrazně snižuje jeho mechanické vlastnosti a spolehlivost.

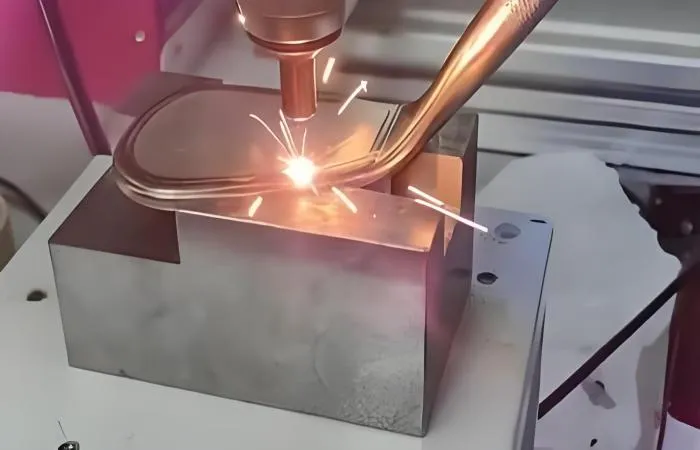

Nedávno Harbin Institute of Technology a Politecnico di Milano publikovaly v mezinárodním časopise „The International Journal of Advanced Manufacturing Technology“ studii, která přinesla „magickou operaci“ do výroby aditiv z titanové slitiny - pomocí technologie pulzního mikro-laserového nanášení drátu, aby se zrna slitiny Ti-6Al-4V přeměnila z „dlouhých pásů“ na „stejnoměrnější, ale také pevnější zrna“, čímž se stala nejen stejnoměrnější, ale také pevnější.

Průlomový výzkumný tým z Harbin Institute of Technology a Politecnico di Milano, publikovaný v International Journal of Advanced Manufacturing Technology, způsobil revoluci v oblasti výroby aditiv z titanových slitin. Pomocí inovativní technologie pulsního mikro-laserového nanášení drátu dosáhli zásadní transformace mikrostruktury slitiny Ti-6Al-4V a přeměnili tradiční sloupcovou strukturu zrn na jednotnou rovnoosou strukturu, podobně jako přetváření úhledně zarovnaných linek tužkou do tvaru baculatých zrn rýže. Tato strukturální optimalizace nejen výrazně zvyšuje mechanickou pevnost materiálu, ale také dosahuje komplexní rovnováhy vlastností, což poskytuje spolehlivější řešení pro špičkové aplikace, jako je letecký průmysl a lékařské implantáty.

1. Trojité technické překážky pro svařování titanových slitin

Titanové slitiny vykazují vynikající chemickou inertnost při pokojové teplotě, ale když teploty svařování překročí 800 stupňů, jejich materiálové vlastnosti projdou zásadní změnou, což má za následek tři hlavní výzvy procesu:

A. Kontrola znečištění oxidací

Při vysokých teplotách titan prudce reaguje s kyslíkem a vytváří křehkou vrstvu oxidu titaničitého (TiO₂). Tato skelná látka výrazně zhoršuje mechanické vlastnosti svaru,-když obsah kyslíku ve svaru překročí 0,15 %, rázová houževnatost materiálu klesne o více než 50 %.

b. Citlivost na vodíkovou křehkost

Během svařování se látky obsahující vodík-, jako je vlhkost a olej, rozkládají a uvolňují aktivní atomy vodíku. Tyto atomy pronikají krystalickou mřížkou za vzniku hydridů (TiH2), což způsobuje prudké zhoršení plasticity a houževnatosti materiálu. Zejména při nízkých teplotách může vodíková křehkost způsobit náhlý lom, bez zjevných známek plastické deformace na povrchu lomu.

C. Trhliny z tepelného pnutí

Přestože slitiny titanu mají nízký koeficient tepelné roztažnosti, lokalizované vysoké teploty spojené se svařováním mohou stále vytvářet významné teplotní gradienty. Když rychlost vstupu tepla překročí kapacitu plastické deformace materiálu, v tepelně-ovlivněné zóně se vytvoří koncentrace zbytkového napětí, což nakonec vede k šíření mezikrystalové trhliny. Vysokorychlostní svařování nebo nerovnoměrné chlazení mohou tento jev dále zhoršit.



2. Čtyři základní technické cesty technologie svařování slitin titanu

V reakci na tři hlavní technická úzká místa při svařování titanových slitin vyvinula moderní výroba čtyři typy cílených řešení:

A. Plynové wolframové obloukové svařování (TIG)

Jako zlatý standard pro přesné svařování je zvláště vhodný pro tenkostěnné struktury pod 3 mm (jako jsou lékařské implantáty a přesné součásti pro letectví a kosmonautiku). Jeho hlavní výhody jsou:

Stabilita oblouku s přesností ±5 %

Příkon tepla lze přesně regulovat v rozsahu 0,5-2kJ/mm

Přijměte systém trojité ochrany:

• Argonová ochrana hlavní trysky (15-25L/min)

• Ochrana zadní strany argonové náplně (5-10L/min)

• Ochrana zadní kapoty (krycí teplota > 400 stupňů oblast)

b Vakuové svařování elektronovým paprskem

Vytvořením prostředí ultra{0}}vysokého vakua (menší nebo rovno 1×10⁻³Pa) můžeme dosáhnout:

Hustota energie elektronového paprsku dosahuje 10⁶W/cm²

Poměr hloubky svaru-k{1}}šířce přesahuje limit 10:1

Šířka tepelně ovlivněné zóny<0.5mm

Je zvláště vhodný pro klíčové nosné-konstrukce, jako jsou desky o tloušťce 10–100 mm a palivové nádrže raket.

C. Laserové svařování

Použití vysokoenergetických laserových paprsků (výkon 1–20 kW) k dosažení:

Rychlost svařování je 3-5krát vyšší než u procesu TIG

Příkon tepla lze regulovat na 0,1-0,5 kJ/mm

Vyžaduje duální systém ochrany proti proudění vzduchu (hlavní ochranný plyn + boční proplachovací plyn)

Obvykle se používá ve scénářích hromadné výroby, jako je automobilový šasi z titanové slitiny.

d. Difúzní svařování

Pro různé požadavky na spojování materiálů (jako je titan-ocel, titan-měď):

Okno procesních parametrů: 800-950 stupňů /10-50MPa

Pevnost spoje na rozhraní může dosáhnout více než 85 % základního materiálu

Účinně inhibuje tvorbu intermetalických sloučenin

Je nenahraditelný v oborech s vysokými požadavky na biokompatibilitu, jako jsou lékařské kostní hřebíky.

3. Normy parametrů procesu svařování titanové slitiny

A. Aktuální specifikace

1mm deska: 50-80A

3mm deska: 120-150A

Poznámka: Nadměrný proud způsobí zhrubnutí zrna, zatímco nedostatečný proud ovlivní hloubku průniku

b. Ochrana proti plynu

Čistota plynu: větší nebo rovna 99,99 %

Regulace průtoku: 20-30L/min

Klíčové ovládání: Zpoždění vypnutí plynu o 5-10 sekund po svařování

C. Rychlost svařování

Tenkostěnné-části: 50–100 mm/min

Tloušťka plechu: 30-50 mm/min

Vliv rychlosti: Příliš rychlé snadno vytvoří póry, příliš pomalé rozšíří tepelně ovlivněnou zónu

d. Úprava drážek

Typ drážky: V-drážka

Rozsah úhlu: 60-70 stupňů

Velikost tupého okraje: 0,5-1mm

Požadavky na čištění: Nerezové nástroje by měly být zpracovány do kovového lesku a obsluha holýma rukama je přísně zakázána.

4. Norma hodnocení kvality svaru z titanové slitiny

A. Stříbrný-bílý svar

Vlastnosti: Jednotný kovový lesk

Stupeň kvality: Vynikající

Oblast použití: scénáře vysoké{0}}poptávky, jako je letectví a kosmonautika

b. Světle žlutý svar

Vlastnosti: Mírně oxidovaná barva

Stupeň kvality: kvalifikovaný

Rozsah použití: Konvenční průmyslové zařízení

C. Zlato-fialový svar

Charakteristika: zřejmá oxidace a změna barvy

Úroveň kvality: Vyžaduje se testování

Požadavky na zpracování: Mechanické vlastnosti musí být ověřeny

d. Modrý-šedý svar

Charakteristika: Silná oxidace

Stupeň kvality: nekvalifikovaný

Manipulační opatření: ihned přepracovat

Trend vývoje technologií

Moderní technologie svařování dosáhla tří zásadních průlomů:

Parametrický řídicí systém nahrazuje empirický úsudek

Vakuové svařovací roboty dosahují přesnosti na úrovni mikronů{0}}

Systém sledování oxidace v reálném čase- zajišťuje stabilní kvalitu

S rozvojem nově vznikajících oborů, jako jsou nová energetická vozidla a vodíková energetická zařízení, bude technologie svařování titanové slitiny pokračovat v inovaci a podporovat aplikaci tohoto vysoce{0}}výkonného materiálu v průmyslovějších scénářích.

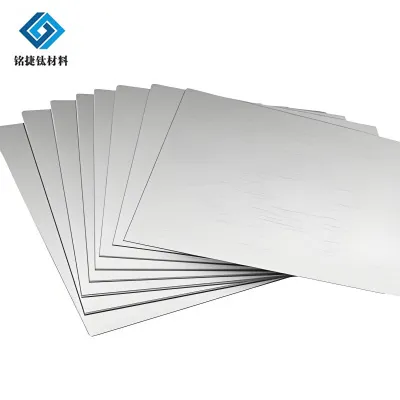

Pokud však potřebujete související titanové materiály, jako jsou titanové desky, tyče, dráty, fólie atd., můžete si prohlížet naše webové stránkywww.major-ti.coma kdykoli nás kontaktujte. Uděláme vše pro to, abychom vám sloužili a poskytovali nejlepší produkty a ceny. Vítejte u nás!

Zde je stručný přehled naší společnosti!


1. Hlavní produkty a hlavní technologické výhody

Baoji Mingjie Titanium Material Technology Co., Ltd. se zaměřuje na zpracování titanu a titanových slitin a mezi její hlavní produkty patří titanové desky, tyče, dráty a standardní díly, které jsou široce používány v chemickém, lékařském, leteckém a dalších oborech. Jeho základní technologie se odráží v:

Průlom v procesu svařování: Trojnásobná ochrana argonem Svařování TIG (průtok argonového plynu 15-25 l/min) se používá ke kontrole obsahu kyslíku ve svaru na 0,08 % - 0,12 %, což výrazně zlepšuje rázovou houževnatost titanové slitiny TC4 (Větší nebo rovna 90 J/cm², což překračuje národní standard o 50 %).
Koordinace průmyslového řetězce: Na základě průmyslového klastru Baoji Titanium Valley spolupracujeme s výzkumným ústavem Baotian na vývoji procesu svařování s nízkým-tepelným příkonem, který řeší problém deformace tenkých desek, a produkty byly aplikovány na lehké konstrukční díly UAV.

2. Kontrola kvality a průmyslová certifikace
Sledovatelnost celého procesu: od surovin z titanové houby až po hotové výrobky implantované kódy laserové sledovatelnosti, v souladu s leteckými standardy AS9100D, pórovitost svaru letecké palivové nádrže z titanové slitiny menší nebo rovna 0,5 % (2 % povolená národní normou menší nebo rovna ).
Ekologická výroba: Míra recyklace svařovaných titanových třísek dosáhla 85 %, což je o 20 procentních bodů více, než je průměr v oboru, a proces svařování při ultra-nízké teplotě (-196 stupňů) byl testován, aby vyhovoval potřebám zařízení na výrobu vodíkové energie.
3. Konkurenceschopnost na trhu a skupiny zákazníků
Regionální výhody: Jako podnik Baoji Titanium Valley patří mezi její zákazníky výrobci chemických zařízení, výrobci lékařských implantátů a sekundární dodavatelé pro letectví a kosmonautiku.
Progresivní-technologie: Připravte se na zřízení inteligentní demonstrační linky pro svařování, naplánujte realizaci automatické výroby kompozitního svařování titanové-oceli v roce 2026 a určete nový trh s energetickými a hlubinnými-zařízeními.

4. Stav průmyslu a inovační potenciál

Baoji Titanium Industry vedl formulování 4 mezinárodních standardů a 74 národních standardů a Mingjie posílil uspořádání cirkulární ekonomiky účastí na regionálních technologických upgradech (jako jsou standardy pro recyklovaný titanový ingot). Její titanové produkty vykazují odlišnou konkurenceschopnost v přesném řízení (svařování na mikro-úrovni) a aplikacích ve vznikajících oborech (jako jsou zásobníky vodíkové energie).

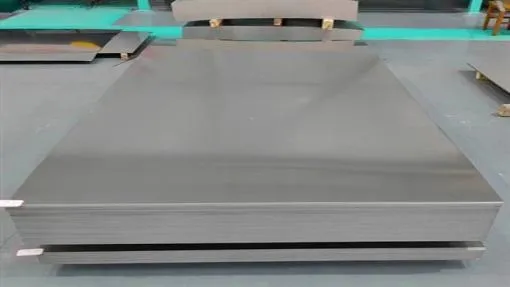

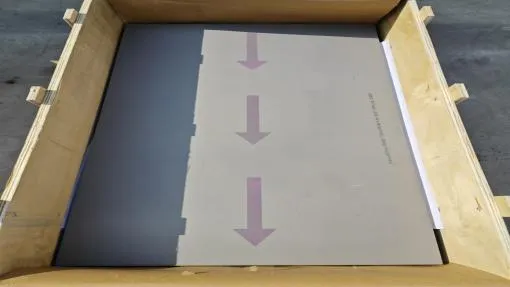

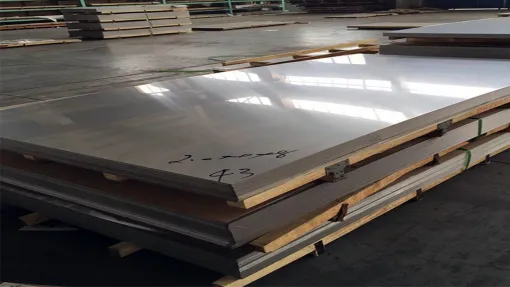

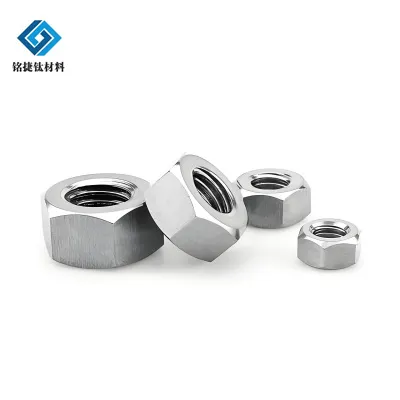

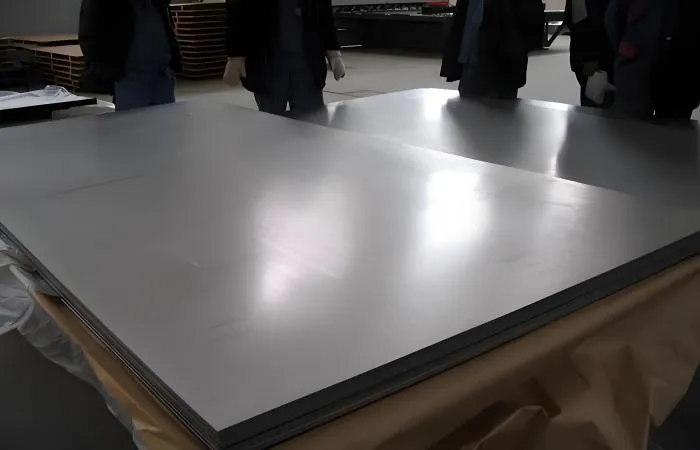

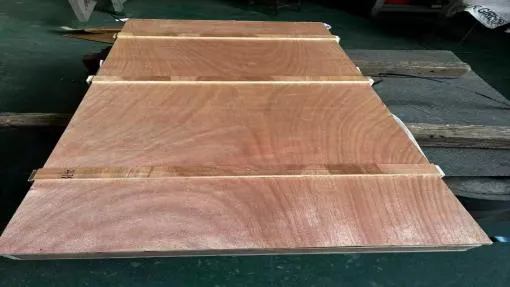

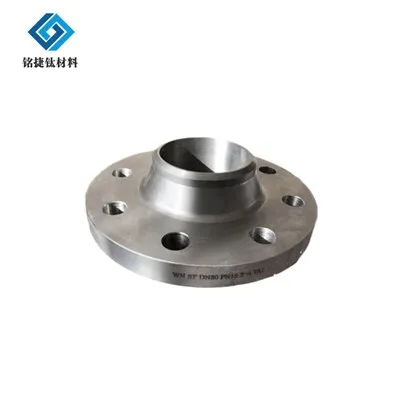

Pak je zde displej našeho produktu, zobrazení našich hlavních produktů
